Como o notebook chegou
O IdeaPad 3 deu entrada sem ligar, sem nenhum sinal: nenhum LED acendia ao conectar o carregador ou apertar o botão. Na avaliação da placa, ficou claro que tinha caído líquido na região da linha de 5 V always.
O que é a linha de 5 V always
“Always” quer dizer “sempre ligada”. São tensões que ficam presentes na placa-mãe assim que o carregador ou a bateria estão conectados, mesmo com o notebook desligado. Elas alimentam o controlador que vigia o botão de ligar, os LEDs e o circuito de carga. Se uma dessas linhas não sobe, o notebook não tem nem como “ouvir” o botão: não acende LED, não gira cooler, nada.
Por isso, “nenhum LED acende” costuma apontar para o começo da cadeia de energia, antes do processador e da memória. Líquido é uma das causas mais comuns: ele cria caminhos de corrente entre os componentes e, com o tempo, provoca oxidação na placa-mãe. Veja também as causas gerais de notebook que não liga.
Limpeza e o resistor alterado

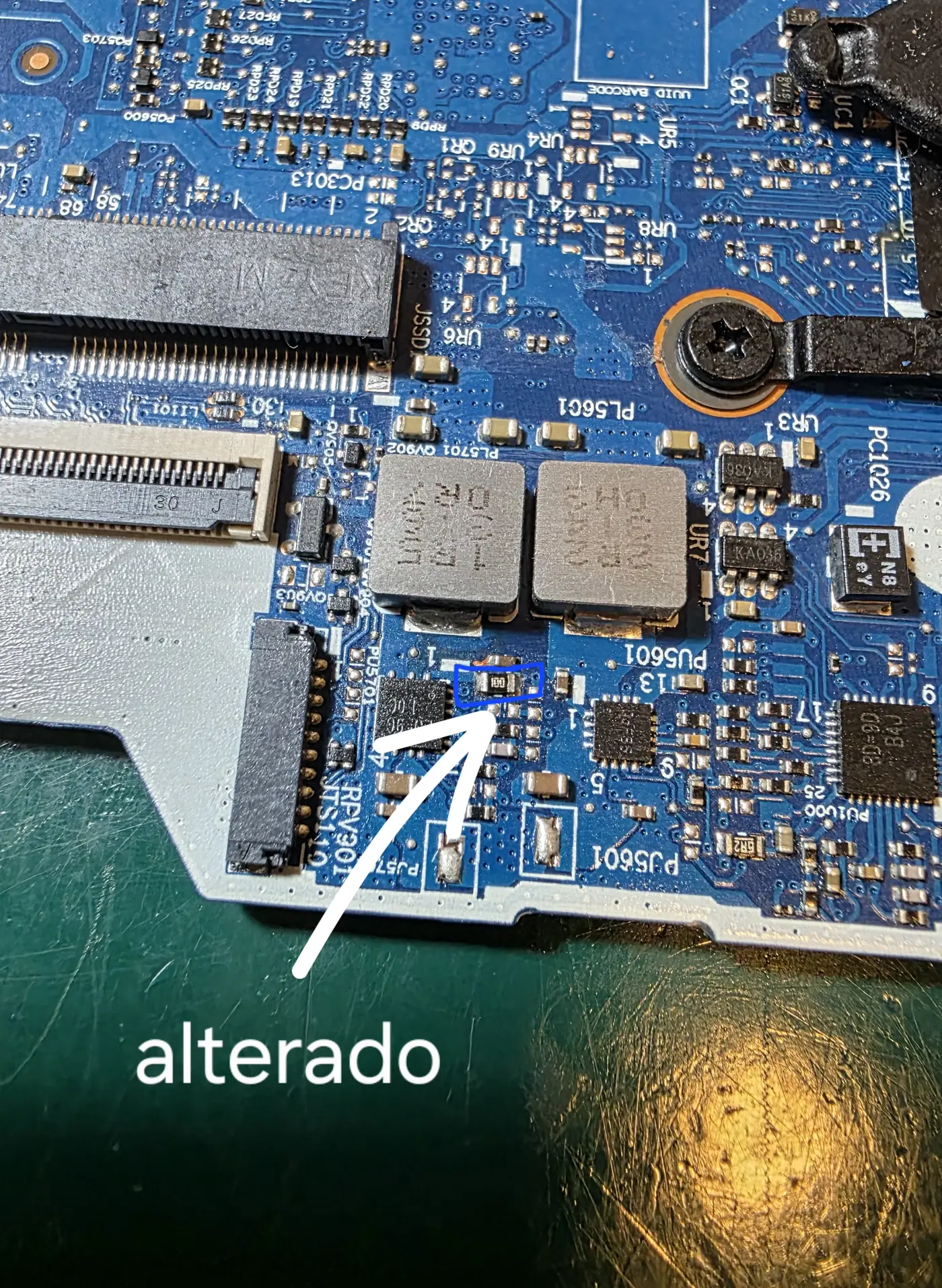

A região atingida foi limpa e os componentes da linha foram medidos. Não foi preciso consultar o esquema elétrico: um resistor com a marcação 100, que corresponde a 10 Ω, estava com valor muito acima do nominal. É o componente indicado pela seta na foto.
Com a troca desse resistor, a linha de 5 V always voltou ao normal e a placa ligou.
Como ler a marcação de um resistor SMD
Resistores de montagem em superfície usam um código de três dígitos: os dois primeiros são o valor e o terceiro é a quantidade de zeros. Assim, “100” é 10 seguido de nenhum zero, ou seja, 10 Ω; “103” seria 10.000 Ω (10 kΩ). Ao medir na placa, um resistor que mostra valor muito maior que o da marcação está aberto ou danificado, e a corrente deixa de passar por ali.
Líquido e oxidação podem danificar o componente, a solda ou a trilha embaixo dele. Por isso, a limpeza vem antes da medição: o resíduo pode mascarar o defeito ou criar outros. Mais sobre esse tipo de reparo em conserto de placa-mãe de notebook.
A placa ligou, mas sem vídeo: memória RAM
Com a energia de volta, a placa ligou, porém sem dar vídeo. O teste seguinte apontou a memória RAM com defeito: com uma memória de teste no lugar, a placa funcionou normalmente. O cliente seria avisado de que também é necessário trocar a memória.
Pasta térmica

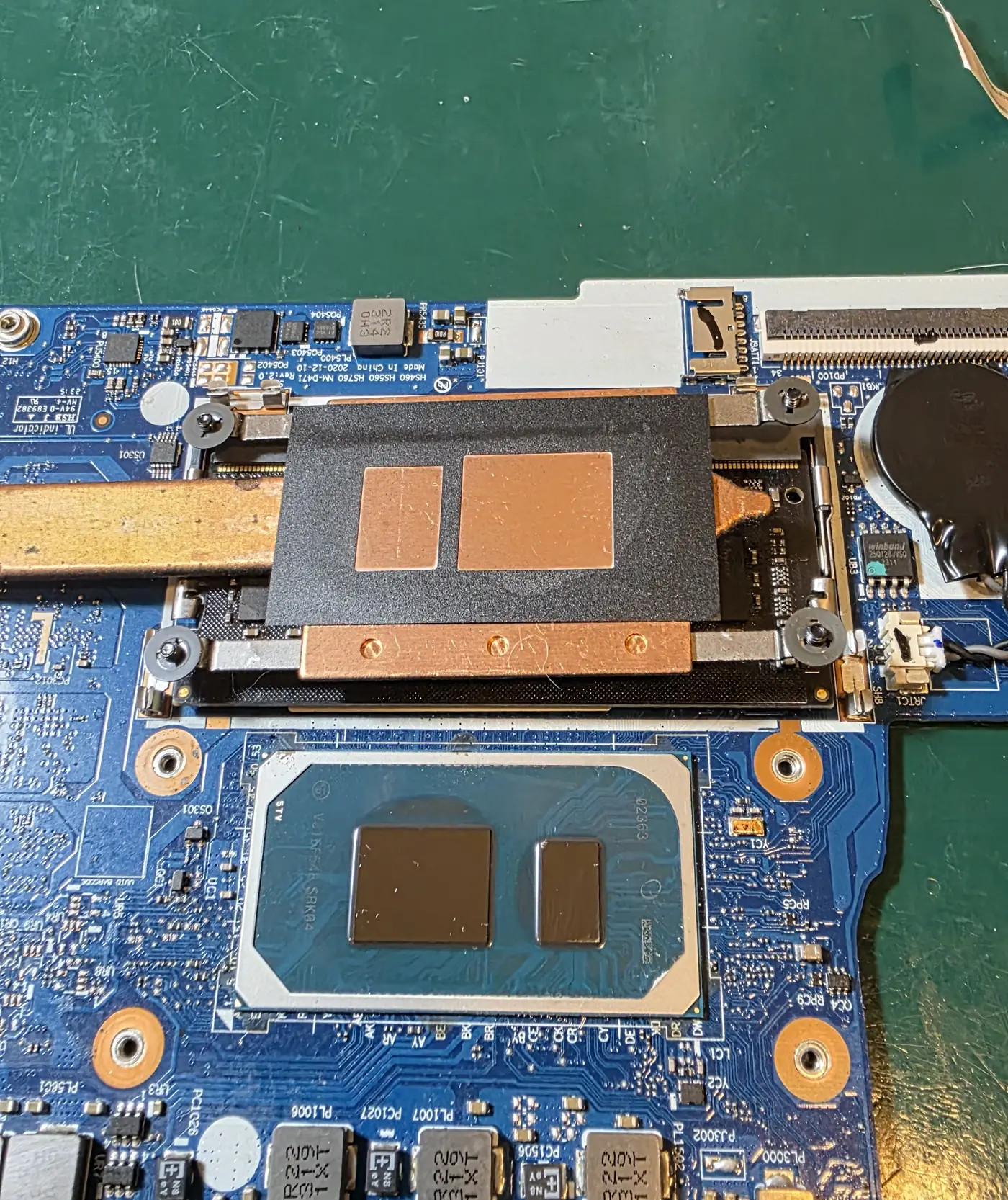

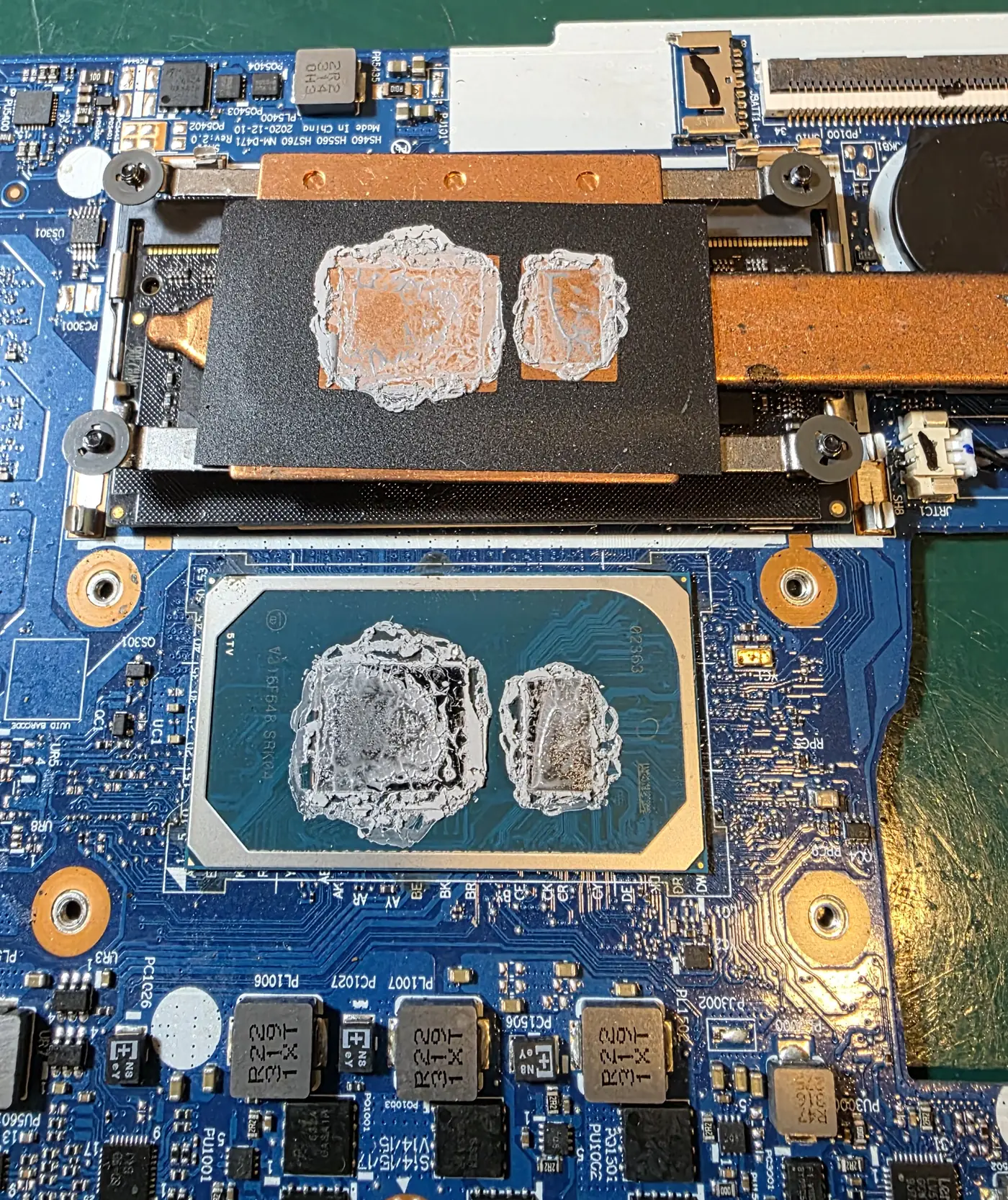

Com a placa fora do notebook, a pasta térmica antiga, ressecada, foi removida, as superfícies foram limpas e uma pasta nova foi aplicada.
Resultado

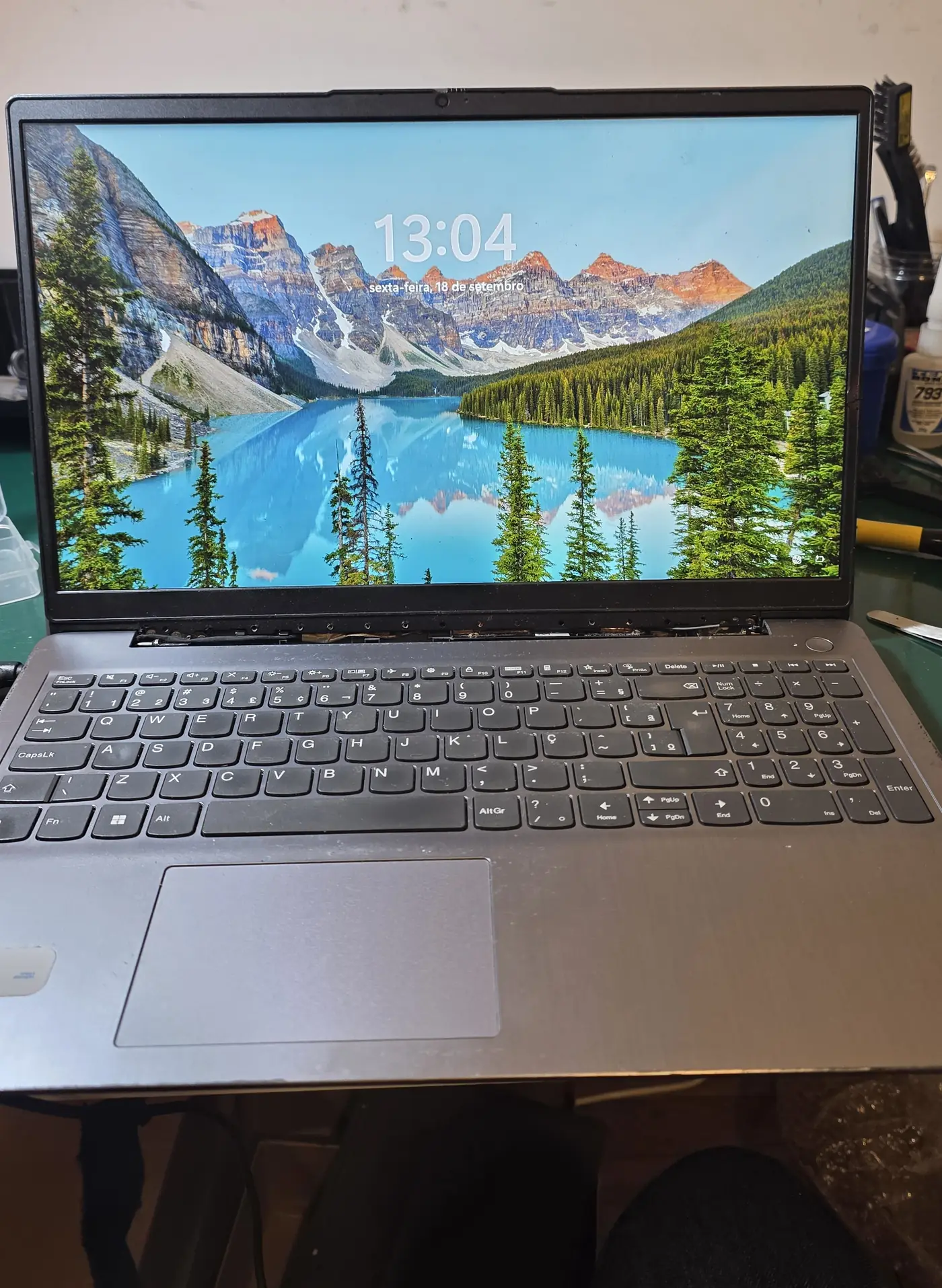

Montado, o IdeaPad 3 ligou normalmente no teste. A placa-mãe foi recuperada com a troca de um único resistor; a memória com defeito ficou indicada para troca.
Por que um defeito pode esconder outro
Enquanto a placa não liga, não há como testar memória, tela ou armazenamento. Só depois que a energia volta é que os próximos estágios aparecem. Um notebook que liga mas não dá imagem pode ter memória, tela ou cabo com problema; a memória é um dos primeiros testes. Veja os sinais em notebook liga, mas não dá vídeo.
Por isso, depois de líquido, desligue o notebook, tire da tomada e não insista em ligar. Quanto antes a placa é limpa, menor o dano. Para outros defeitos da linha, veja a assistência técnica Lenovo IdeaPad e o conserto de notebook na WorkNote.
