Primeiro, o modelo certo

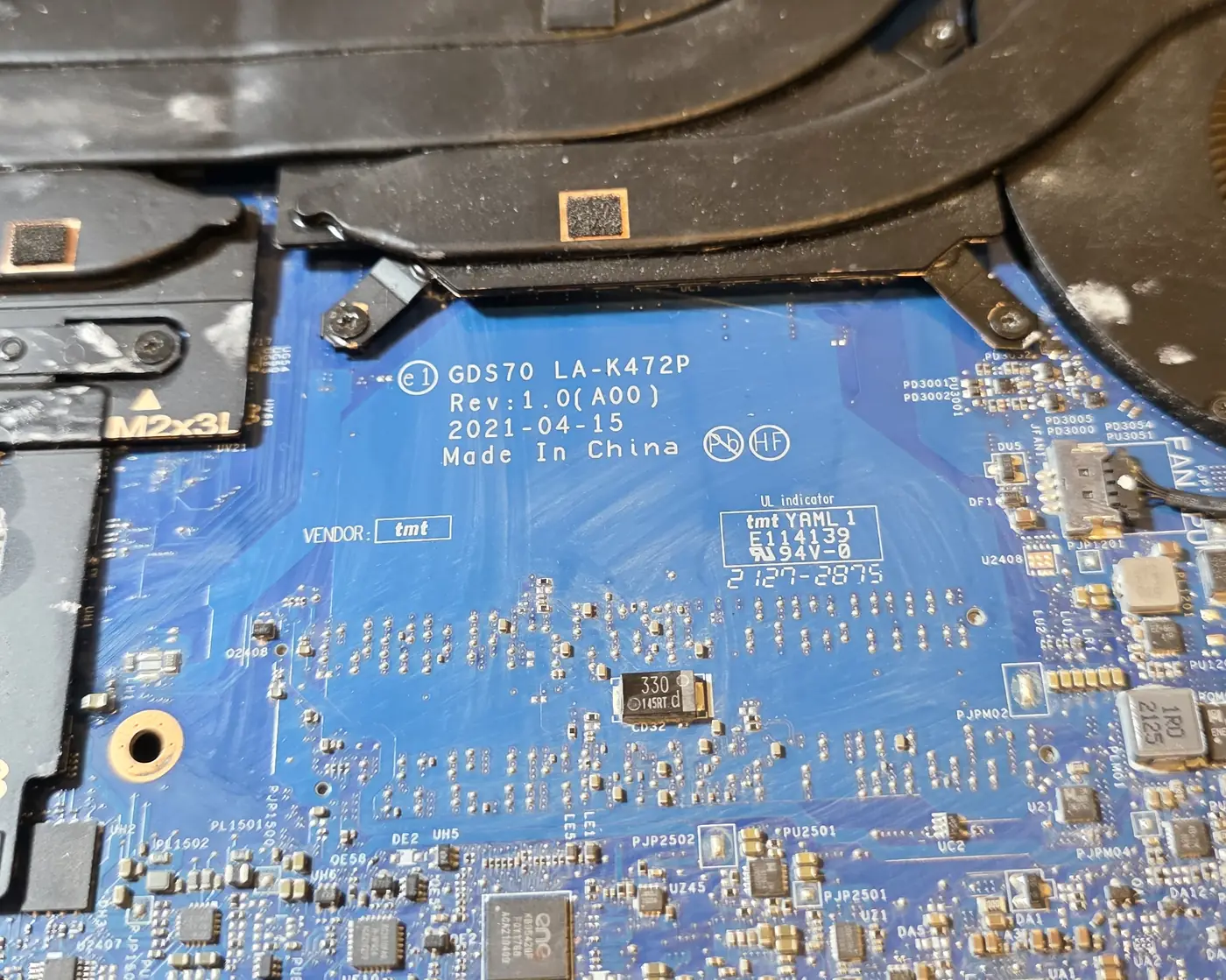

O aparelho chegou identificado como um Alienware da linha 15. A serigrafia da placa-mãe, porém, mostra GDS70 LA-K472P, a placa do Alienware x17 R1, de 2021. Em notebook gamer, conferir o modelo exato antes de começar importa: cada geração tem um arranjo próprio de dissipador, pads e material térmico.
Pasta térmica espalhada pela placa toda

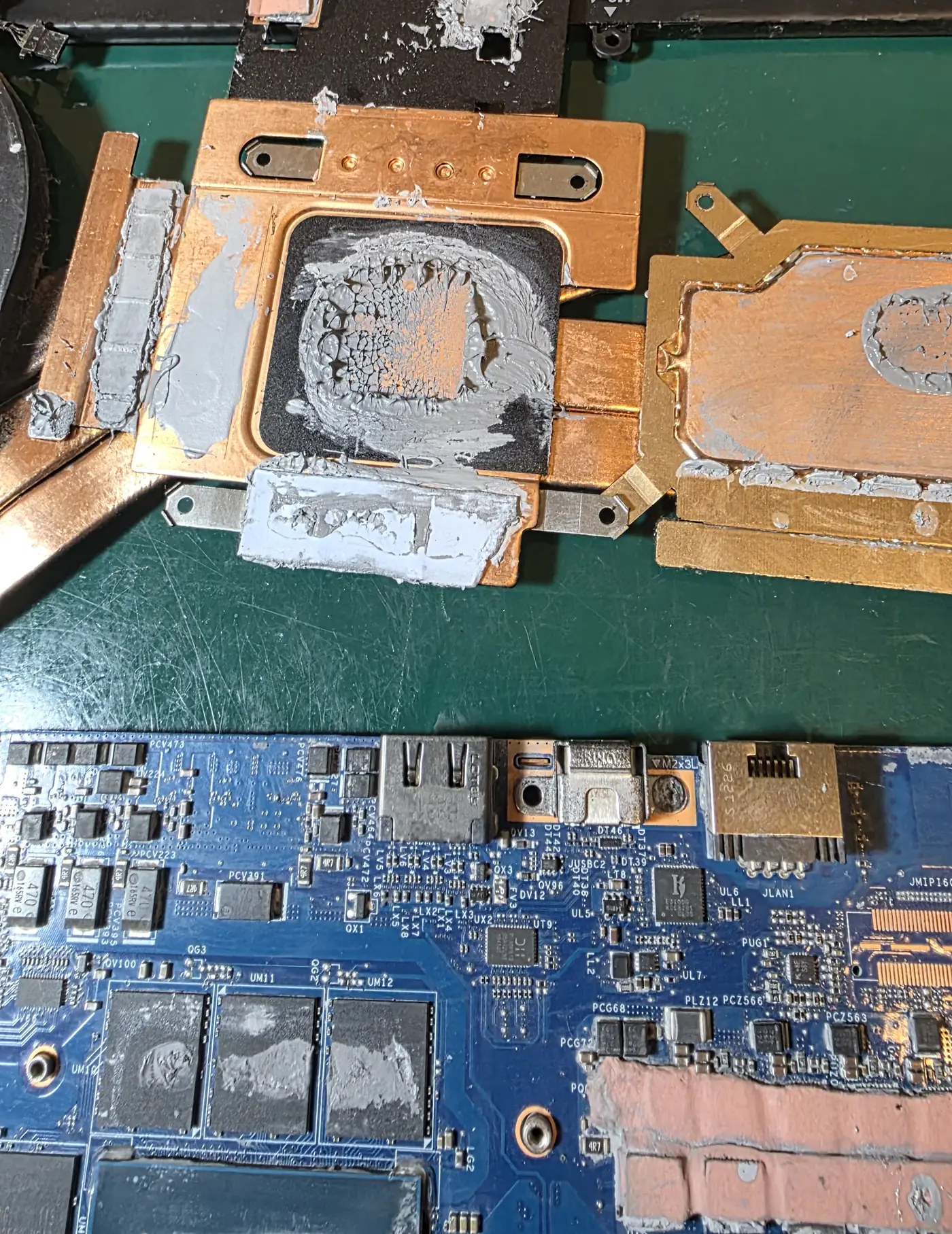

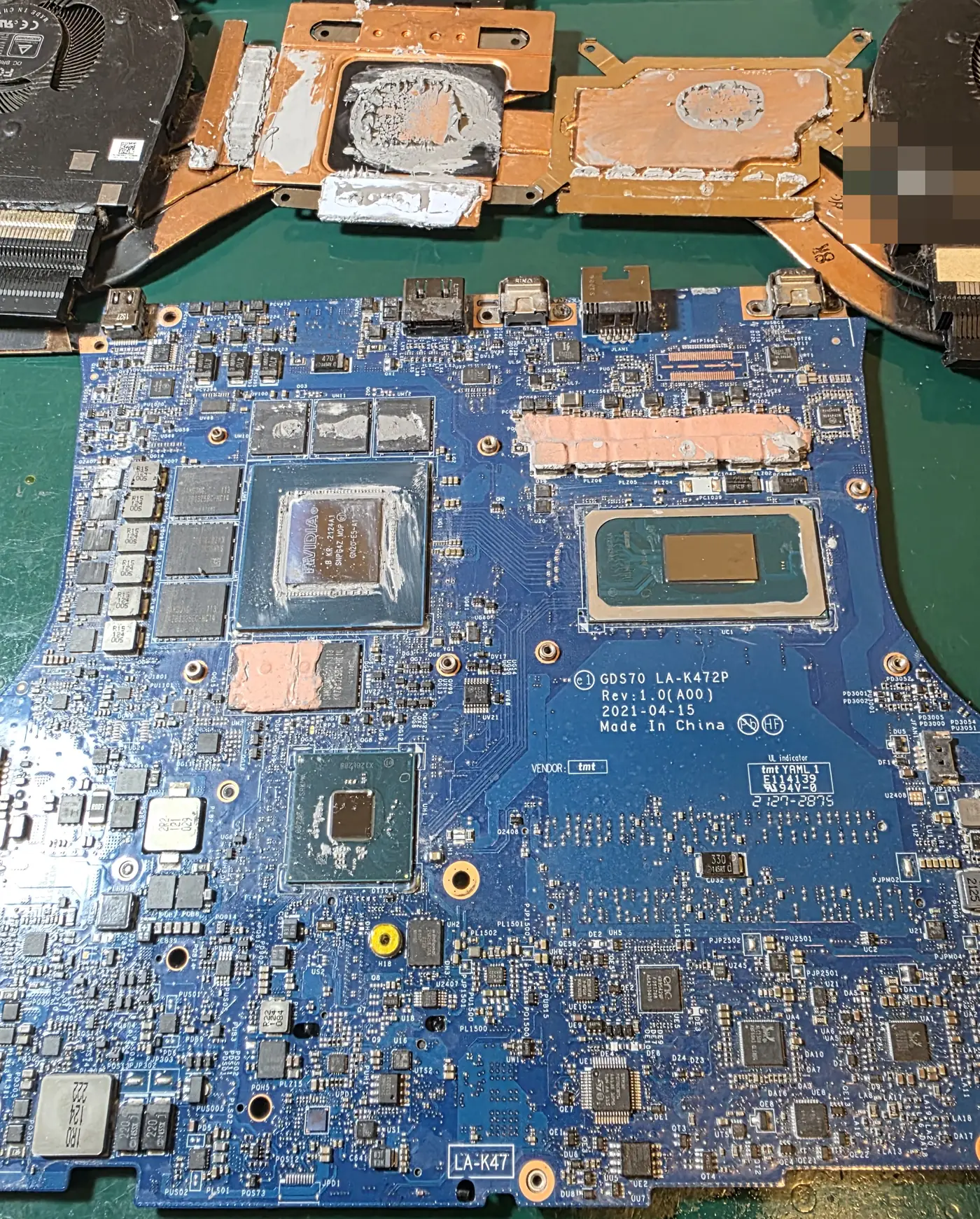

Com o dissipador retirado, o problema ficou evidente. Havia pasta térmica espalhada pela placa toda: transbordando das bases de contato do dissipador, em volta do processador e da GPU e sobre os chips de memória de vídeo ao redor.
A limpeza começou pela remoção desses resíduos da placa.
Por que pasta em excesso atrapalha
A pasta térmica serve para preencher as imperfeições microscópicas entre o chip e o dissipador. A camada ideal é fina: o metal do dissipador precisa encostar quase direto no chip, e a pasta só ocupa os vãos.
Quando se aplica pasta demais, ela não melhora a troca de calor; o excesso é espremido para os lados quando o dissipador é apertado e se espalha pela placa. Esse material acumula poeira, dificulta a inspeção de componentes e, conforme o tipo de pasta, pode ser levemente condutivo ou capacitivo, o que não combina com componentes pequenos ao redor da GPU. Em notebooks gamer, os chips de memória de vídeo e os reguladores de tensão costumam usar pads térmicos de espessura definida, não pasta, e trocar um pelo outro muda a pressão do dissipador sobre todos os chips.
Saiba mais sobre a troca de pasta térmica e cooler.
As quatro ventoinhas abertas e lubrificadas

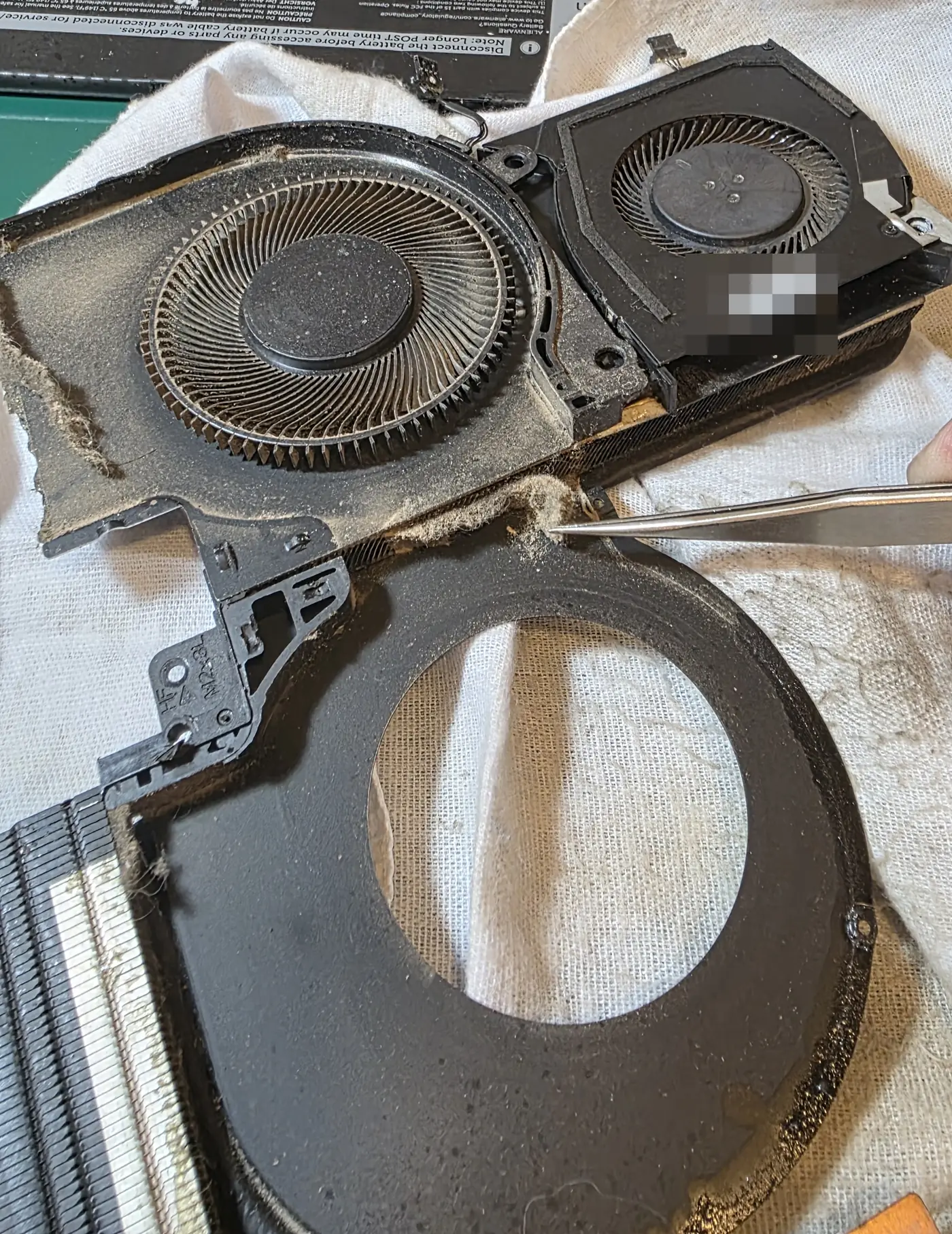

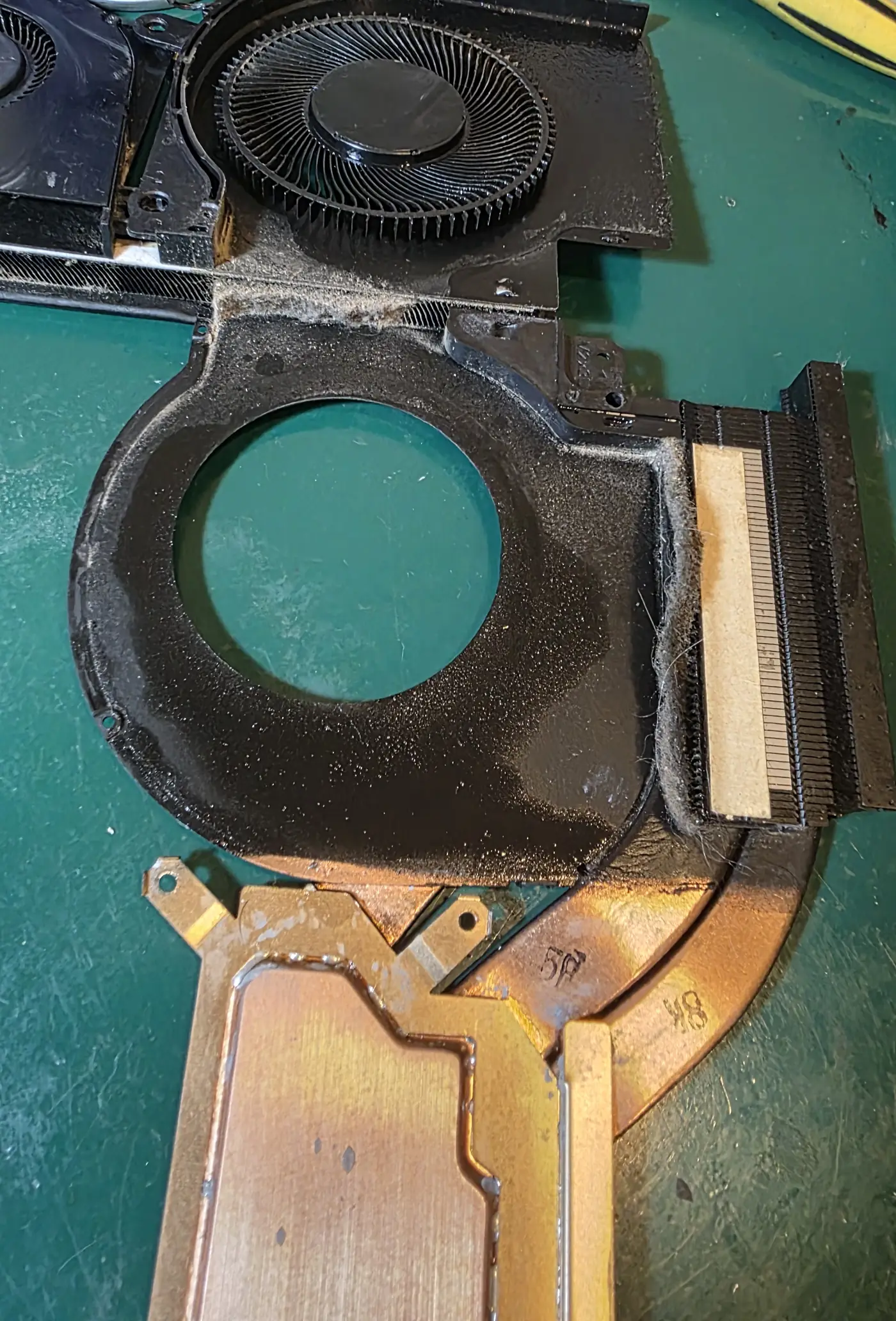

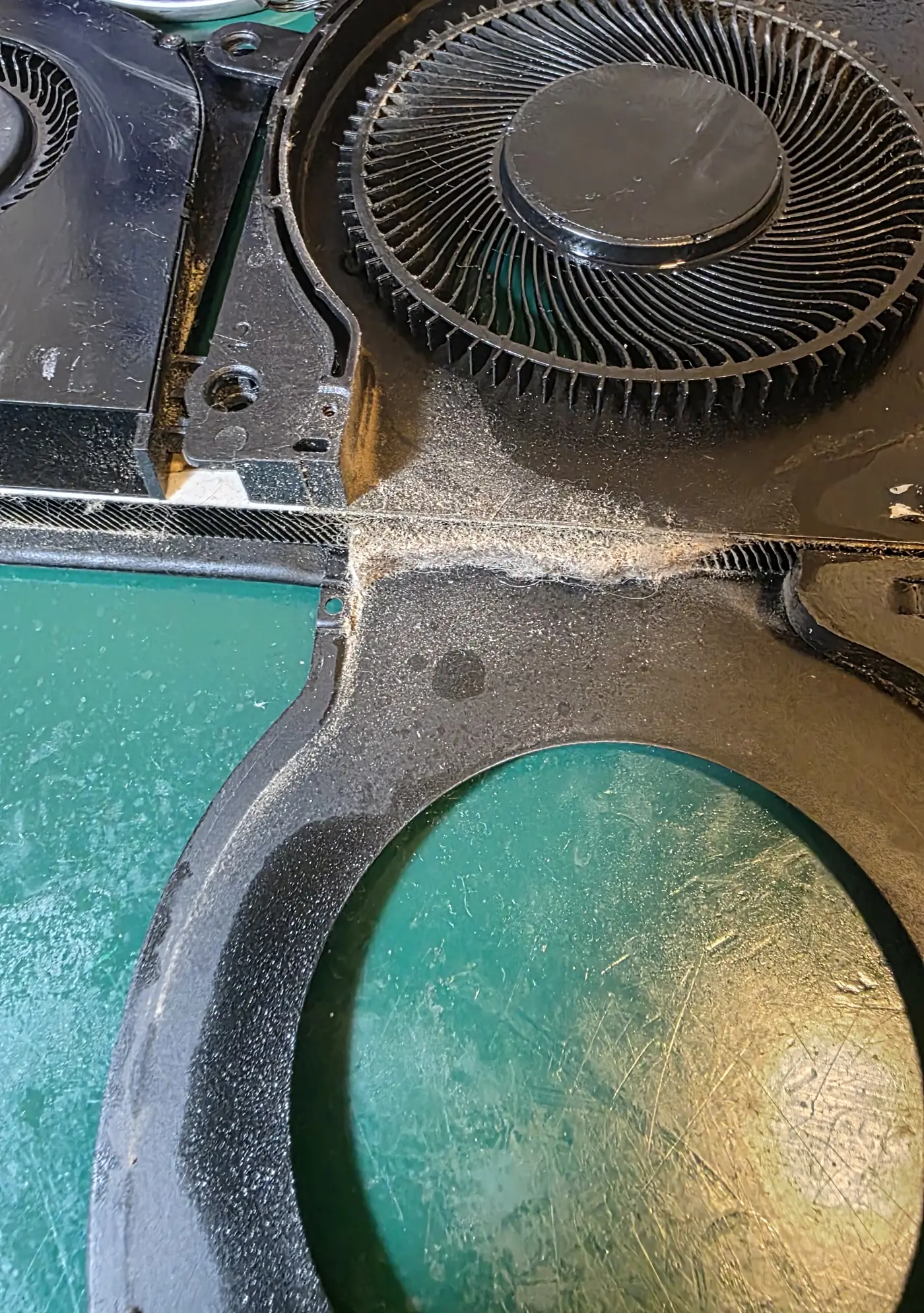

O x17 R1 usa quatro ventoinhas. Elas foram abertas para limpeza e lubrificação. Por dentro, havia poeira compactada em forma de feltro na saída de ar, bem na entrada das aletas do dissipador.

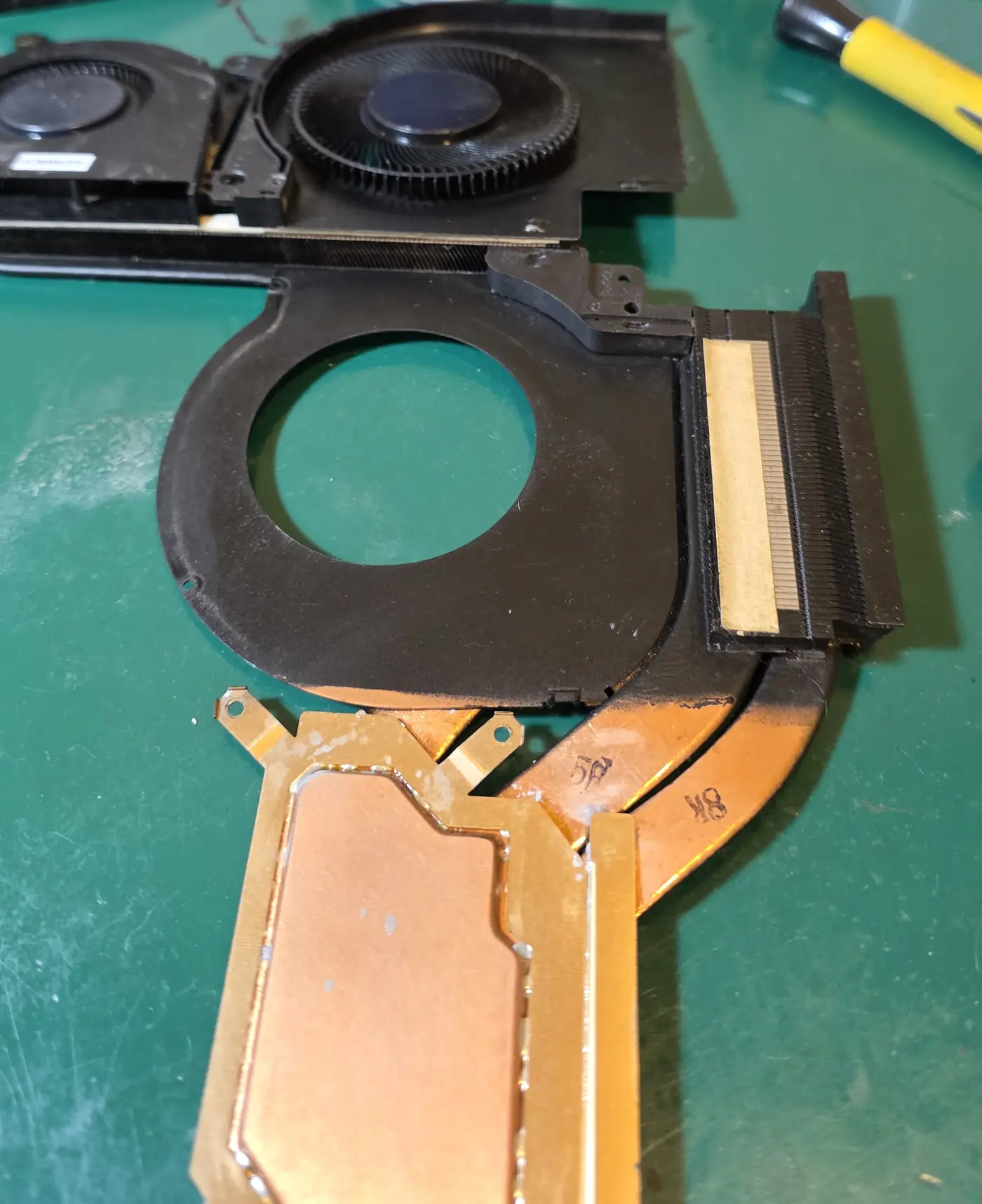

Depois da limpeza, carcaça e aletas ficaram sem o acúmulo, e as ventoinhas foram lubrificadas.
O feltro de poeira na entrada das aletas
A ventoinha empurra o ar para as aletas do dissipador, e é exatamente na entrada delas que a poeira se prende, formando uma camada parecida com feltro. Ela bloqueia a passagem de ar mesmo quando as pás parecem limpas, e não sai com jato de ar pelas grades: é preciso abrir a ventoinha.
Os sintomas são ventoinha mais barulhenta, temperatura alta e queda de desempenho em jogos, quando o processador e a GPU reduzem a frequência para se proteger. Veja mais em notebook esquentando muito e ventoinha barulhenta.
Dissipador limpo e remontagem

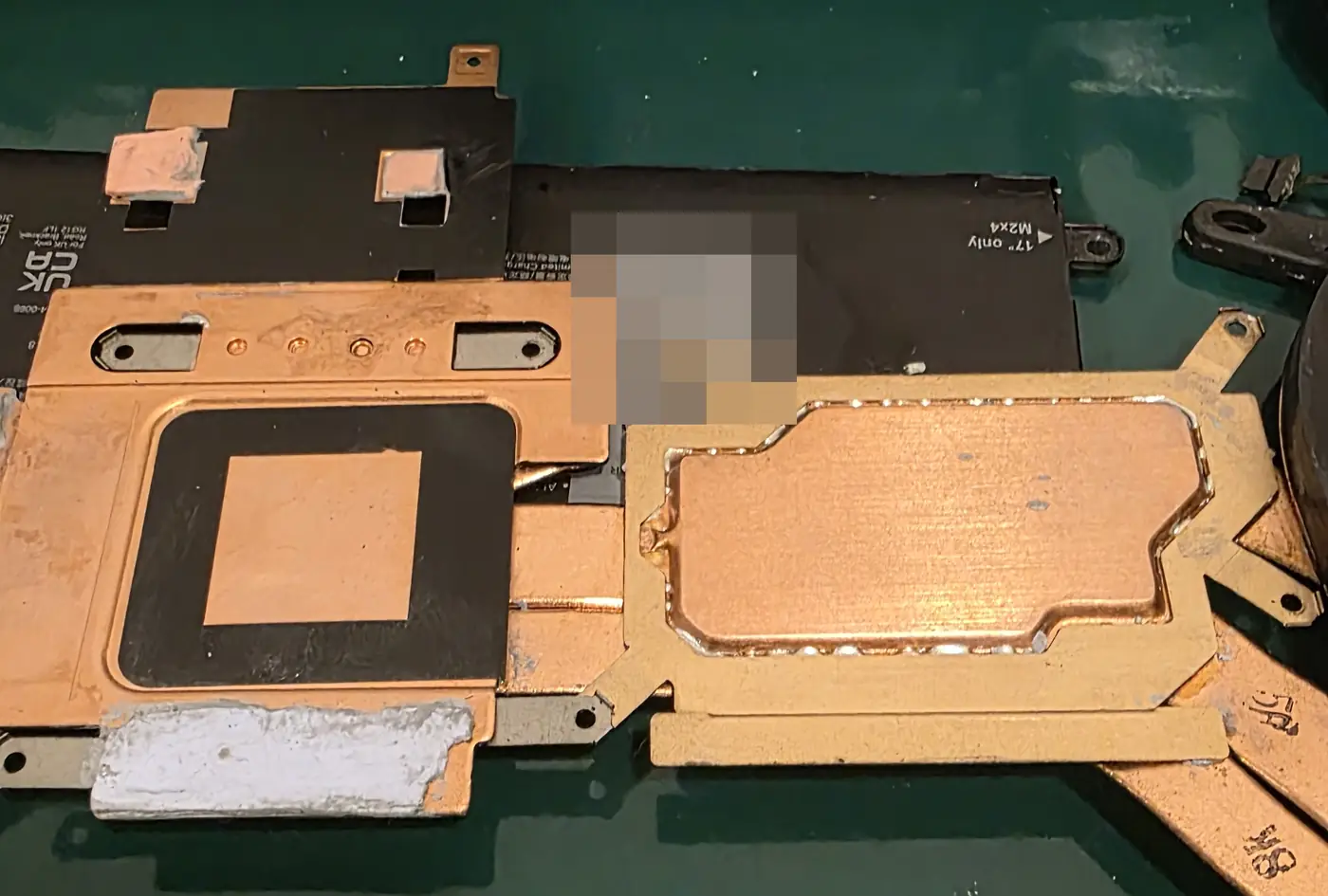

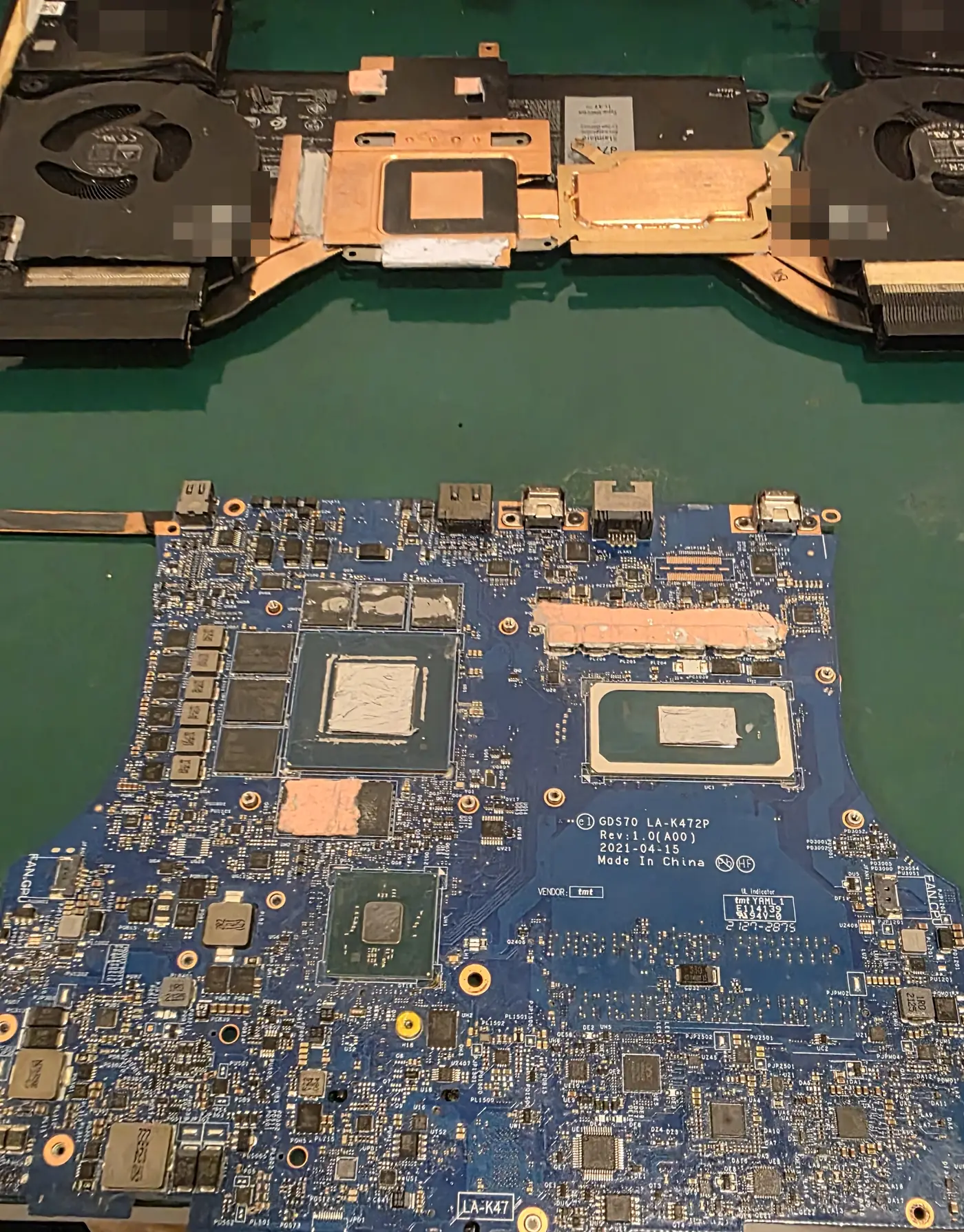

As bases de contato do dissipador foram limpas, sem resto da pasta antiga, e placa e dissipador ficaram prontos para a remontagem.

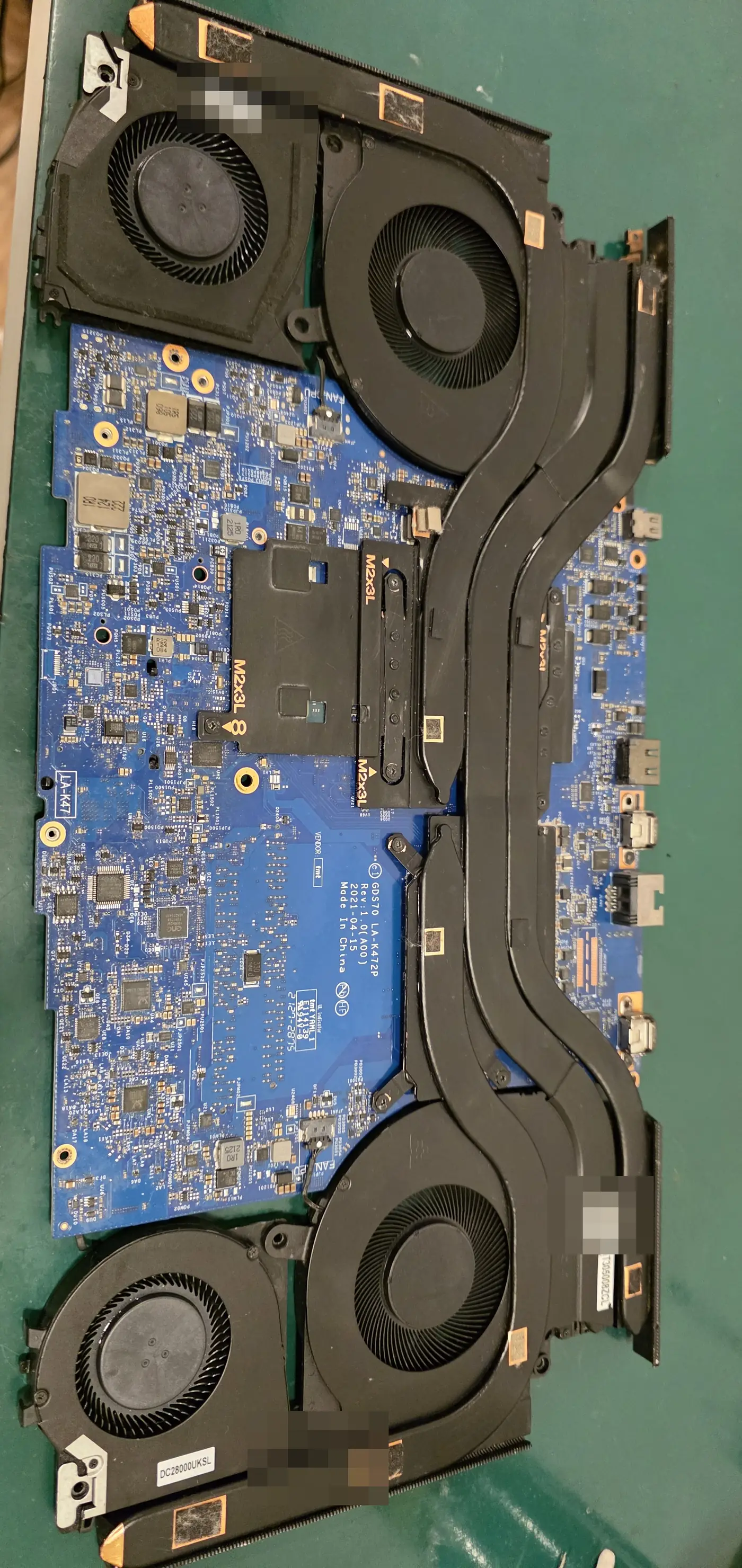

Por fim, o sistema de refrigeração voltou para a placa.
Manutenção em Alienware: o que observar
Os Alienware de alto desempenho concentram muito calor em pouco espaço, e a refrigeração foi projetada com materiais e espessuras específicos para cada chip. Uma limpeza bem-feita respeita esse projeto: remove o material antigo, limpa as ventoinhas por dentro e reaplica o material correto em cada ponto, sem excesso.
Veja como funciona a limpeza interna de notebook e a manutenção de notebook gamer. Na WorkNote, a manutenção de notebook atende também a linha Dell e Alienware (assistência para notebooks Dell).
